新专利显示苹果VR或AR设备显示屏可移动并使用菲涅尔透镜

　　本文来自cnBeta

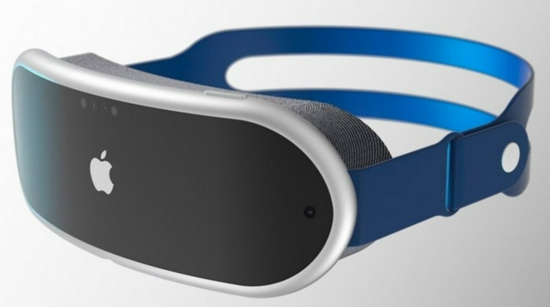

　　长期以来外界一直传闻苹果正在开发某种形式的头戴式显示器，可能是以VR或AR头显的形式出现。还有一种被称为 “ Apple Glass”的产品，被认为是具有AR功能的智能眼镜。在美国专利和商标局周二授予苹果的一对专利中，人们看到苹果正在研究显示元素，以便让传闻中的设备在竞争中达到最佳效果。

　　新专利细节显示，苹果AR头显或 “Apple Glass”设备可能会使用可移动的显示屏来补偿运动模糊，而菲涅尔透镜可以帮助用户降低头显的重量。其中，第一项专利名为 “通过显示器驱动进行运动模糊补偿”，以一种不寻常的方式处理运动模糊问题。

　　虽然运动模糊通常可以通过减少显示器上像素的持久性来缓解，但这可能不是我们想要的，因为它降低了显示器本身的感知亮度。理想情况下，显示屏需要保持足够长的像素照明时间，以使用户感到明亮，而减少点亮时间会使显示屏变暗。在专利中，苹果公司建议，头显可以包括检测设备移动的传感器，以确定一个帧间运动，如方向和速度，这被用作一个起点，以减轻运动带来的模糊。

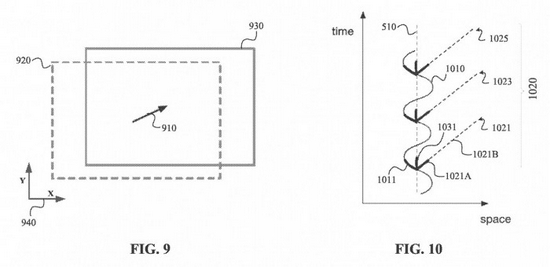

　　在检测到运动时，一个执行器可以移动屏幕以抵消任何运动模糊的影响。该运动数据被用来调整与显示器相连的致动器，使其移动以对抗帧间的位置变化。通过移动屏幕，它抵消了整个设备运动的影响，并能减少运动模糊。

　　第二项专利名为 “带有菲涅尔透镜的头戴式显示设备”，苹果公司提供了一个显示系统，有可能为用户创造一个轻型头显。通常情况下，VR头显依靠一系列透镜，使用户能够清楚地看到离他们眼睛很近的屏幕。使用透镜，屏幕看起来就像在焦点上，而且好像很远，但这可能会增加头显设计的重量。菲涅尔透镜是一种采用楔形、凹槽和环形的透镜，以调整光线在不同区域的通过。这与灯塔使用菲涅尔透镜将光线集中到海上，而不是照亮整个区域的概念相似。

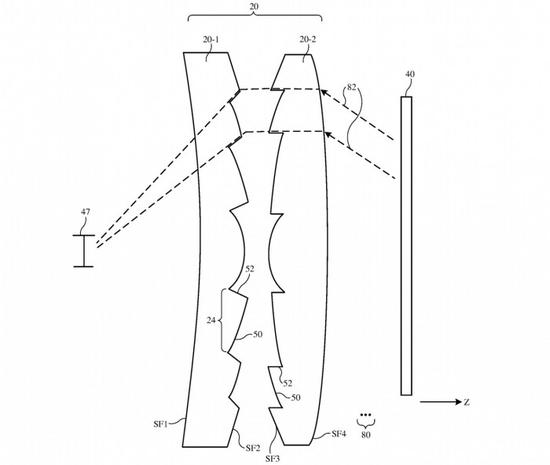

　　苹果的专利当中，透镜由指向显示屏的弧形凸面组成，并配有坡度面和草稿面，以使用户能够看到屏幕。屏幕本身可以是平面的，也可以是弯曲的，如果需要的话，镜片的构造可以利用屏幕的弯曲度。了减少光的散射，可以在草稿面涂上不透明的遮蔽材料，或者在靠近面的透明基板上排列类似材料的同心环。

　　在这样的系统中可以使用成对的菲涅尔透镜，其中一个将来自显示器的光线调整为特定的分布模式。第二个可以收集以这种模式照射过来的光线，并将其对准用户的视觉。通过使用菲涅尔透镜，苹果可以建立一个使用少量透镜共同工作的系统，减少玻璃的使用量，并反过来减少头显本身的重量。
