苹果研发带角度光的屏下光学Touch ID传感器

2021-03-19 10:36:19 科技快报 it资讯

  本文来自cnBeta

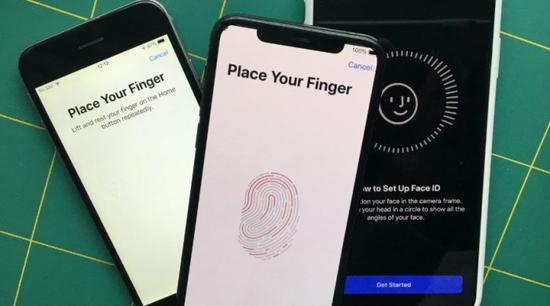

  苹果公司正在研究新的指纹传感技术,可以通过iPhone显示屏利用离轴角光工作。该公司一直在研究各种类型的显示屏嵌入式指纹技术,包括电容系统和超声传感器。目前的报道显示,苹果正计划在未来的iPhone上重新引入Touch ID。

  在一项新的专利申请中,苹果着重介绍了光学指纹传感技术,该技术使用光,而不是超声波振动,来读取和分析指纹。新的专利申请中详细介绍了一种专门使用反射光的新方法。正如专利所指出的那样,该技术处理了基于光指纹传感器的一些问题。也就是说,它缓解了光线到达指纹足够清晰读取的问题,以及光线衍射的问题。

  苹果解释说,通过捕捉离轴角光,该方法可以提高指纹印象的对比度,并保持整个传感系统的紧凑性。苹果表示,对于某些物体,斜角光形成的成像信号比成像平面的法线光更强。例如,具有多方向照明的指纹感应系统/设备,如显示屏下的指纹感应设备,可以利用斜角滤光片来捕捉更强的信号,以增强图像对比度。

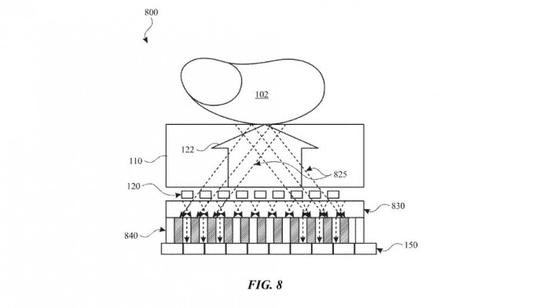

  在该专利的一个实施方案中,苹果可以嵌入一个由透明层覆盖的发光层来照亮表面。这种配置中的底层可以包括光栅层、准直器层和像素化图像传感器。光栅层将弯曲反射光以产生斜光。从那里,各种孔径和准直器层可以对接收到的光进行空间处理。然后,图像传感器可以进一步分析该处理后的光。另一种方法包括菲涅尔棱镜或布拉德光栅,以将斜向光线重新绑定成直向光线。

  所有这些方法都可以创建一个指纹读取系统,它可以通过显示屏可靠地工作,但不会占用iPhone或其他设备的太多内部空间。苹果每周都会提交大量的专利申请,但是不能代表某项功能或技术是否会真正进入市场。
